笼型主动滚筒
笼型主动滚筒
产品介绍

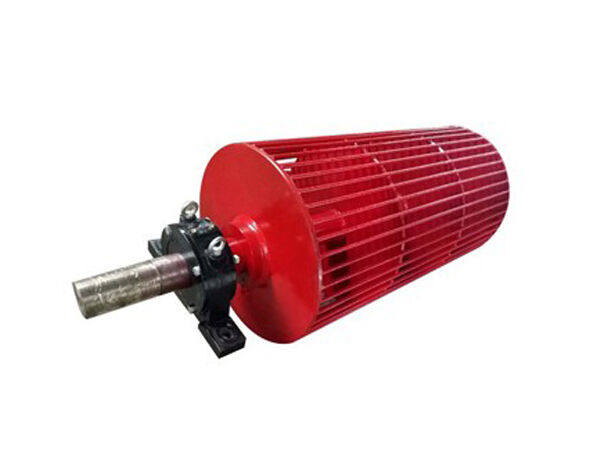

产品实拍

1.1产品简介

传动滚筒是带式输送机传递动力的主要部件,滚筒表面有钢制表面、铸胶光面、带菱形或人字形铸胶表面等供用户选择。

产品选型:传动滚筒直径为200、250、315、400、500、630、800、1000、1250、1400、1600、1800mm等各种规格,适应500mm-2400mm各种带宽的物料输送设备。

亿轮滚筒选用大无缝钢管直接制作:使用火焰切割机进行精准切割,是永恒专业滚筒焊接机对滚筒内圆盘进行焊接,使用变位机对滚筒轴套和圆盘进行焊接。采用大车床进行滚筒外圆通加工,壁厚均匀径向跳动小。选用45#圆钢与轴套,轴通加工,保证轴的同心度和减少轴的偏心力。使滚筒转动更稳定,选用优质轴承和轴承座,配有轴承内径增大器,轴承为热装。可以轻松降轴承推到轴承位处,避免了敲到对轴承的损伤,组装后进行动平衡试验,精度达GB/T9239.1-2006中G40标准。

根据不同工况、场合、用途,可广泛应用于电力、钢铁、化工、煤炭、水泥、矿山和港口码头等行业。


1.2产品参数:

带宽
  (mm)

滚筒直径范围
  (mm)

所能传递扭矩
  (KN.M)

所能承受合力
  (KN)

400

400

2.0

40

500

500

2.7

49

650

500-630

3.5-7.3

40-80

800

500-800

4.1-32(2X23)

40-160

1000

630-1000

4.6-52(2X42)

40-330

1200

630-1250

12-120(2X60)

52-540

1400

800-1400

20-140(2X110)

100-880

1600

800-1600

50-180(2X160)

260-1140

1800

800-1800

60-180(2X180)

400-1280

2000

1000-1800

65-220(2X200)

600-1420

2200

1000-1800

65-220(2X200)

620-1500

2400

1000-1800

65-220(2X200)

620-1500

注:特殊规格供需双方可协同确定。
